乐扩工业级PCIe转8口RS422/485多串口卡

品牌

乐扩

品名

PCIe转8口RS422/485多串口卡

产品型号

IO-PCE358A-8S

输入接口

PCIe x1

主板插槽

兼容 PCIe x4, x8, x16 插槽

输出接口

8 x RS422/485 (通过 VHDCI68 接口转接)

总线标准

PCIe 2.0 Gen 1

UART芯片

16550 兼容寄存器组，256字节发送/接收FIFO

传输速率

300 bps ~ 921.6 Kbps

传输距离

最大 1200 米 (在9600bps速率下)

端口保护

每端口 500W 浪涌保护，20KV ESD 全信号保护

数据位

5, 6, 7, 8 位

停止位

1, 1.5, 2 位

校验位

偶校验、奇校验、标志位、空格、无校验

流控制

自动 XON/XOFF 软件流控制

工作模式

RS422 (点对多全双工), RS485 (点对多半双工)

工作温度

-40°C 至 85°C

兼容系统

Windows 操作系统; Linux kernel 2.6.27 及更高版本

产品尺寸

89mm x 65.8mm

包装清单

1 x PCIe转8口RS422/485多串口卡, 1 x VHDCI68转8xDB9串口线, 1 x 短铁片, 1 x 说明书

产品简介

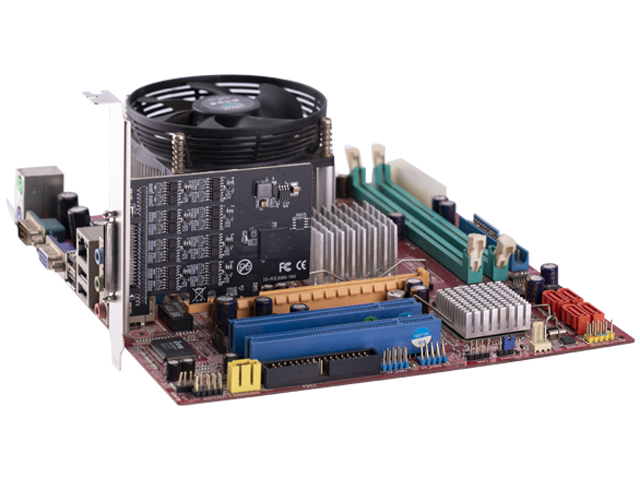

•该款多串口卡允许用户在台式计算机或服务器上增加8个独立的RS-422/RS-485端口。产品具备接口保护功能，提供每线400W的雷击浪涌保护和20KV ESD全信号静电保护，确保RS-422/RS-485接口的高速稳定传输。适用于多种RS422/485接口设备，如POS机、门禁、自动取款机、嵌入式工控自动化设备等。

特征

•符合PCIe 2.0 Gen 1标准；

•PCIe X1设计，兼容PCI Express X4/X8/X16插槽，不适用于PCI插槽；

•支持RS422和RS485标准，提供高速稳定的数据传输；

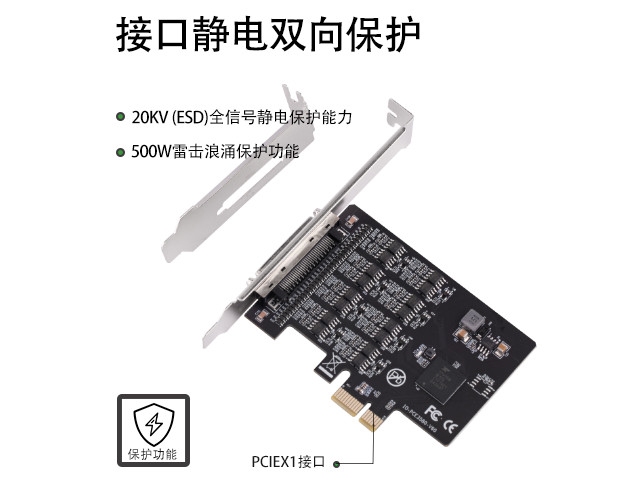

•每个端口具备500W浪涌保护和20KV ESD全信号保护；

•支持点对多的全双工双向通信（RS422）和点对多的半双工通信（RS485）；

•不用跳线设置自动实现RS422/485通信方式；

•最大传输距离：RS422/485端可达1200米（在9600bps速率下）；

•使用双绞线或屏蔽线作为传输介质；

•16550兼容的寄存器组；

•256字节的发送和接收FIFO；

•自动XON/XOFF软件流控制；

•具有多节点的自动地址检测；

•接口保护：400W浪涌保护，20KV ESD全信号保护；

•自动分配IRQ与I/O地址；

•每秒位数范围：300-921600；

•数据位：5、6、7、8；

•校验位：偶、奇、标志、空格、无；

•停止位：1、1.5、2；

•工作环境温度：-40°C至85°C。

系统需求

•Windows操作系统；

•Linux内核版本2.6.27及更高版本；

•必须有可用的PCI Express插槽。

包装清单

•1 x PCIe转8口RS422/485多串口卡；

•1 x 说明书；

•1 x 短铁片；

•1 x VHDCI68转8xDB9串口线

相关下载

驱动下载

1. IO-PCE358A-8S pdf

Download

❓这个卡支持麒麟系统吗？

✅支持麒麟,统信等Linux系统支持使用

❓这个卡需要安装驱动吗？Win7系统可以使用吗？

✅可以，需要安装驱动后使用，windows驱动的安装方法可以查看详情页介绍

❓Linux系统可以免驱使用吗？

✅RS232的串口卡支持系统内核自带驱动使用。可以免驱使用,RS 422/RS 485的串口卡PCI_E和miniPCE接口的卡需要安装驱动使用。

❓如何简单测试串口是否工作通讯

❓Linux系统怎么安装驱动？有教程吗？

✅（链接）

❓这个串口卡的接口定义是什么？

✅422对应的孔位定义为

1—RXD-

2—TXD+

3—RXD+

4—TXD-

5—GND

6—空（VCC本产品未用)

485对应接线孔位定义为

1—空

2—TX/RXD+(A)

3—空

4—TX/RXD-(B)

5—GND

6—空

❓这个驱动怎么下载？用的哪个驱动？官网找不到啊？

✅百度搜索我们的官网的驱动下载地址：http://www.mmui.com.cn/index.php?catid=38，在里面下划找到EXAR/352/354/358下载安装即可。
