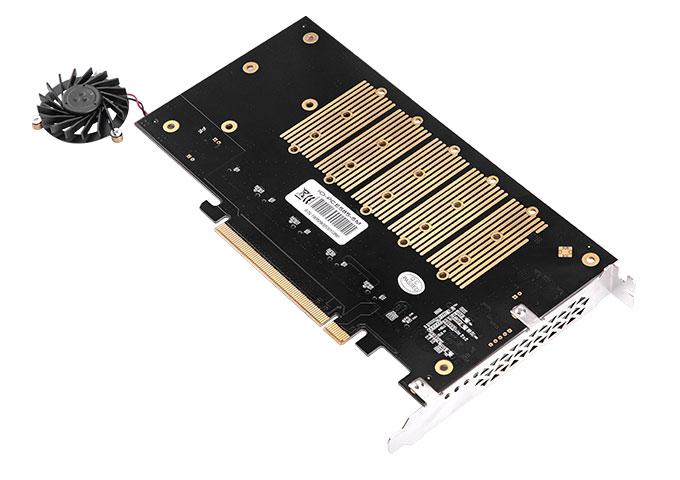

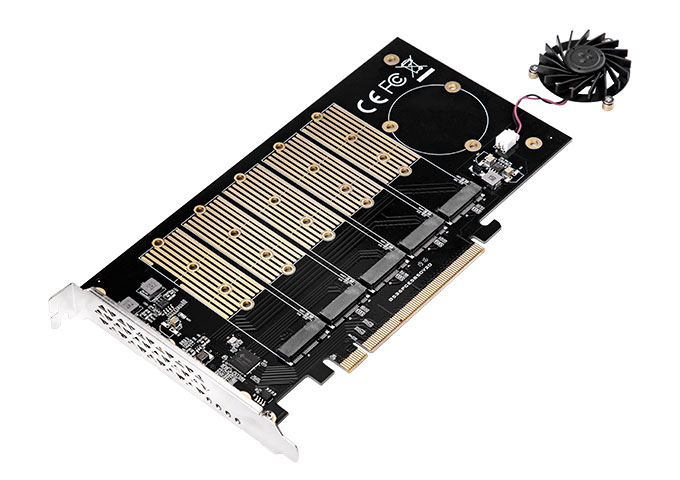

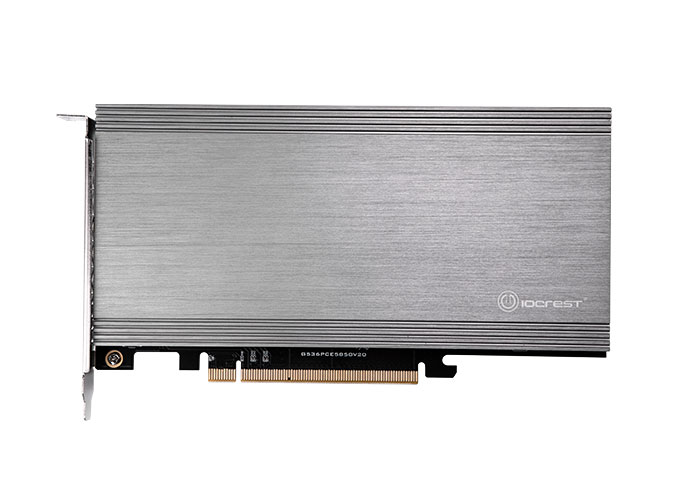

乐扩PCIe3.0转5口M.2(SATA)扩展卡，IO-PCE585-5M

品牌

乐扩

品名

PCIe3.0转5口M.2(SATA)扩展卡

产品型号

IO-PCE585-5M

主控芯片

JMB585

主机接口

PCIe x16 (带宽：PCIe 3.0 x2，16Gbps)

输出接口

5 x M.2 (SATA协议，B-key)

支持尺寸

2230/2242/2260/2280

传输速率

6Gbps (SATA 3.0)

板型尺寸

203.7x110.8mm

支持系统

Windows 7/8/8.x/10; Linux; UEFI

包装清单

1 x PCIe x16至5 x M.2(SATA)卡，1 x 用户手册，1 x 螺丝刀，5 x 铜柱，5 x 硅胶散热片，10 x M.2 SSD安装螺丝

产品简介

•该款通用扩展卡可达到PCIe 3.0x2线路带宽16Gbps，具备从PC主机的PCIe x16插槽扩展出5个M.2(SATA协议)接口，可以同时接5个M.2(SATA) B-key SSD，理论上支持所有SATA协议的硬盘及SSD，支持5个盘组软RAID。

•采用全新原装JMB585芯片，性能高速稳定。

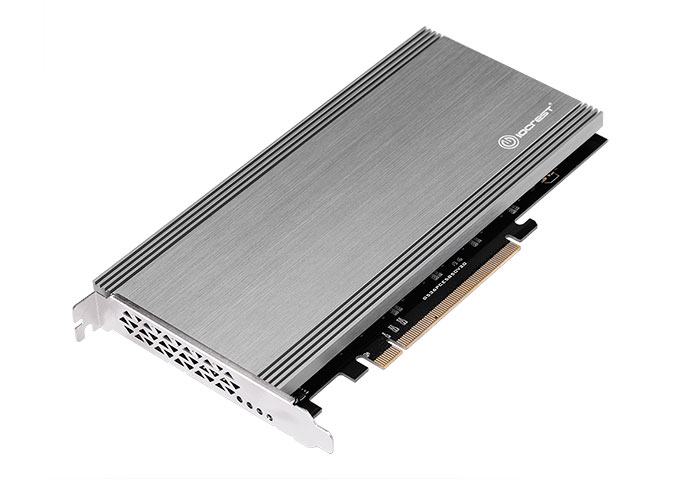

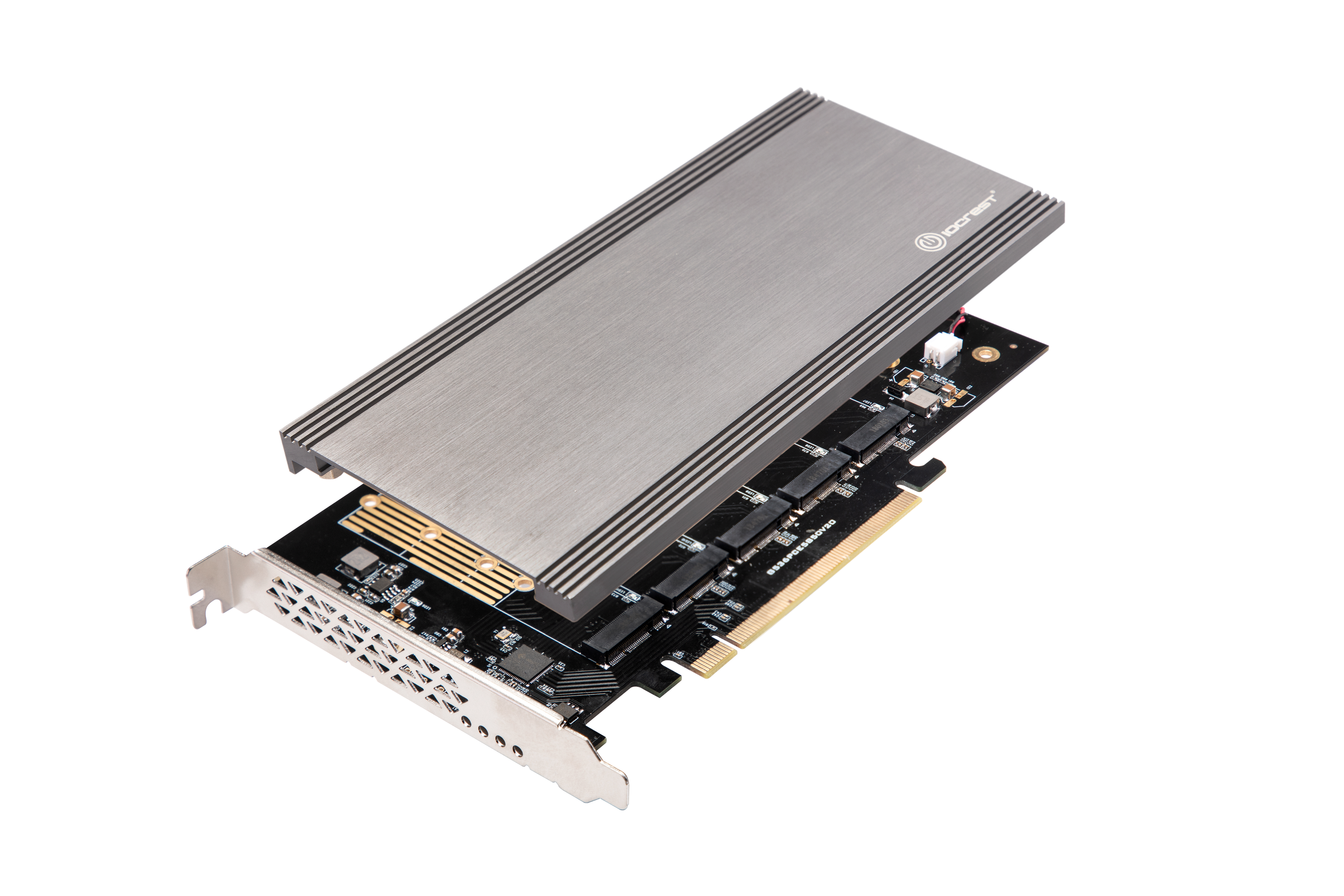

•全金属散热片外壳和内置风扇设计，能有效的快速散热，以及耐磨抗压，保护硬盘。

•广泛应用于服务器、工控机、消费电子设备、存储设备和NVR/DVR系统，致力于解决用户对海量存储空间需求而推出的方案。

特征

•最多支持两个PCI Express通道

•符合PCI Express基本规范第3.1a版

•支持PCIe链路层节能模式

•支持5 x M.2（SATA）B-key 端口

•符合SATA规范第3.2版

•支持AHCI模式和IDE编程接口

•支持本机命令队列（NCQ）

•支持SATA链路节能模式（部分和休眠）

•支持SATA插件检测功能

•支持驱动功率控制和交错旋转

•支持SATA部分/休眠电源管理状态

•PCIe x16 接口,PCIe GEN3 x2 带宽.

系统要求

▪Windows 7 (X86/X64)

▪Windows 8/8.x / 10 (X86/X64) (Windows in-box driver)

▪Linux-base OS

•支持UEFI操作系统

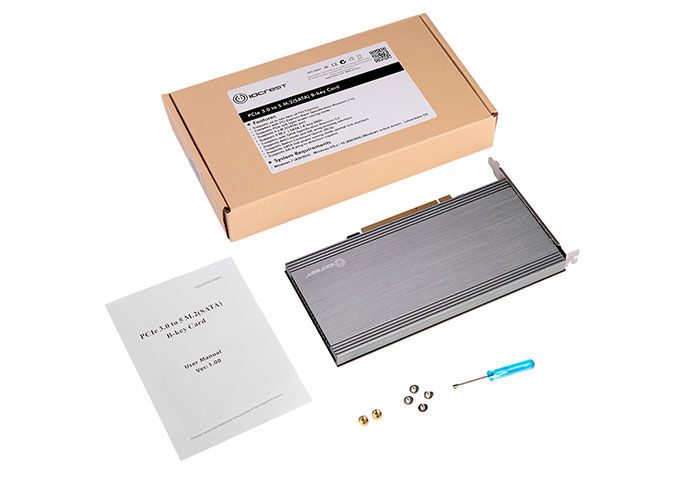

包装内容

•1×PCIe x16( Gen3x2)至5 x M.2（SATA）卡
•1×用户手册
•1×螺丝刀
•5×铜柱
•5×硅胶散热片
•10×NGFF M.2 SSD安装螺丝

注：内容可能因国家/市场而异
