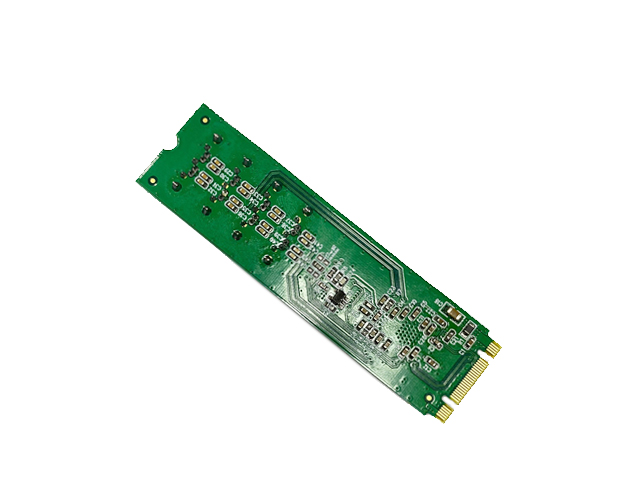

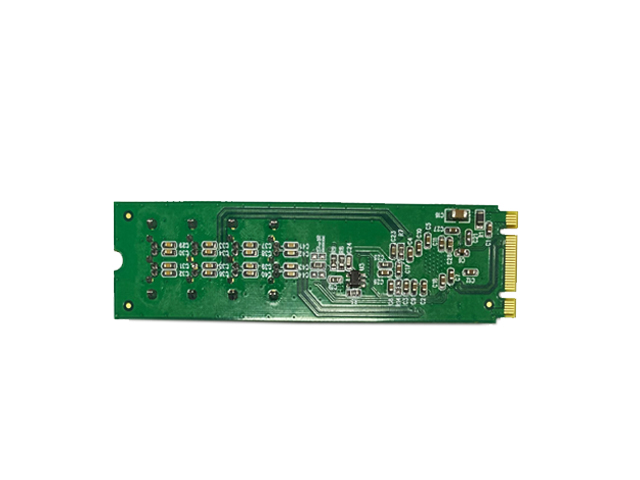

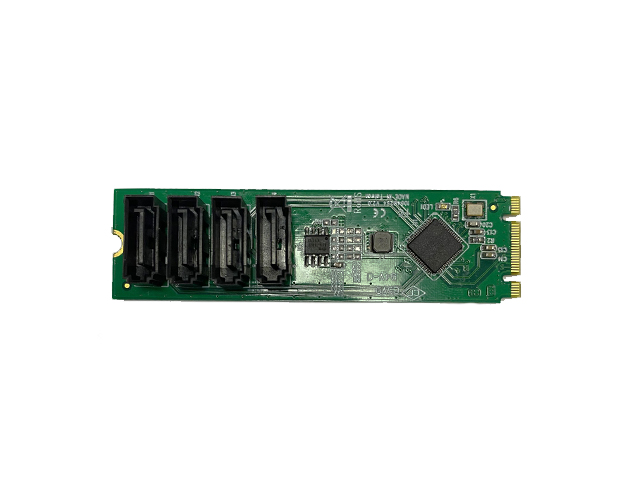

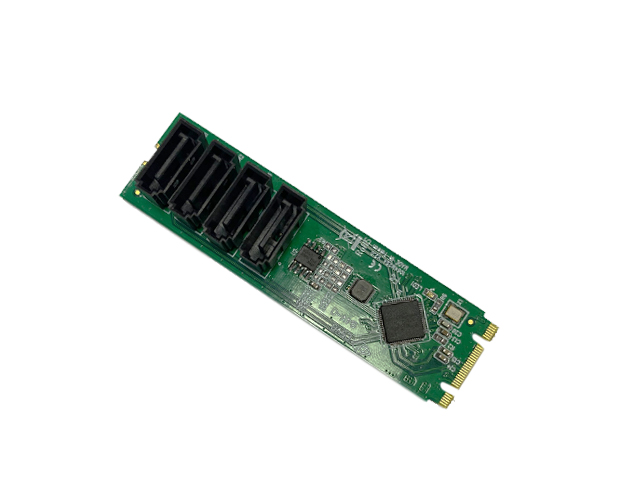

乐扩M.2 (B+M key)转4口SATA6G扩展卡，IO-M2F1064-4I

品牌

乐扩

品名

M.2 (B+M key)转4口SATA6G扩展卡

产品型号

IO-M2F1064-4I

输入接口

M.2 (B+M Key, PCIe 接口)

输出接口

4 x SATA 3.0 (6 Gbps)

总线标准

PCI Express 规范 3.1a

理论带宽

最高 16 Gbps

传输速率

每通道支持 2.5 Gb/s (250 MB/s), 5 Gb/s (500 MB/s), 8 Gb/s (1 GB/s)

SATA标准

SATA 规范 3.2，符合 AHCI 规范 1.4

高级功能

支持 NCQ (本机命令队列)，基于命令的端口倍增器交换

电源管理

支持部分/休眠电源管理状态，支持热插拔，支持SATA插件检测

启动支持

支持作为系统启动盘，支持 UEFI

软RAID

支持4个盘组的软RAID (操作系统层面)

兼容系统

Windows, Linux (需M.2 B+M Key插槽)

产品尺寸

42mm x 38mm

包装清单

1 x M.2转4 SATA扩展卡，2 x SATA电缆，1 x 用户手册

产品简介

• 该款通用扩展卡能够利用台式计算机或服务器的M.2(B+M Key)插槽增加4个独立的SATA 6Gbps接口，每个端口的数据传输率都可达到6Gbps。采用M.2(B+M Key)接口设计，理论最高带宽可达16Gbps。支持4个盘组的软RAID，支持热插拔，支持作为系统启动盘，支持UEFI（统一可扩展固件接口），提供高速且稳定的性能。广泛应用于服务器、工控机、消费电子设备、存储设备和NVR/DVR系统，旨在满足用户对外接多盘位存储的需求。

特征

• 适用性: 适用于具有基于PCIe的M.2(B+M Key)插槽。

• 兼容性: 符合PCI Express基本规范修订版3.1a。

• 自动检测: 启动时自动检测通道配置。

• 热插拔: 支持热插拔功能。

• 传输速率: 支持每通道2.5Gb（250MB/s）、5Gb（500MB/s）或8Gb（1GB/s）的传输速率。

• SATA规格: 符合SATA规格修订版3.2。

• AHCI规范: 符合AHCI SPEC修订版1.4。

• 端口数量: 支持4端口串行ATA。

• NCQ: 支持本机命令队列（NCQ）。

• 端口倍增器: 支持基于端口倍增器命令的交换。

• 电源管理: 支持部分/休眠电源管理。

• 插件检测: 支持SATA插件检测功能。

• UEFI支持: 支持UEFI（统一可扩展固件接口）。

• 电源管理状态: 支持SATA Partial / Slumber电源管理状态。

• 系统启动: 支持作为系统启动盘。

• 尺寸: 42x38mm。

系统要求

• M.2插槽: 需要一个空闲的M.2(B+M Key)插槽。

• 操作系统: 支持Windows和Linux操作系统。

包装内容

• 1 x M.2(B+M Key)到4 SATA Gen3卡。

• 1 x 用户手册。

• 2 x SATA电缆。
