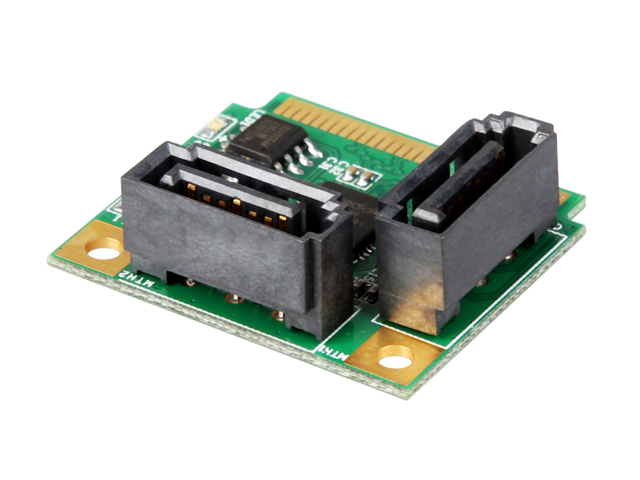

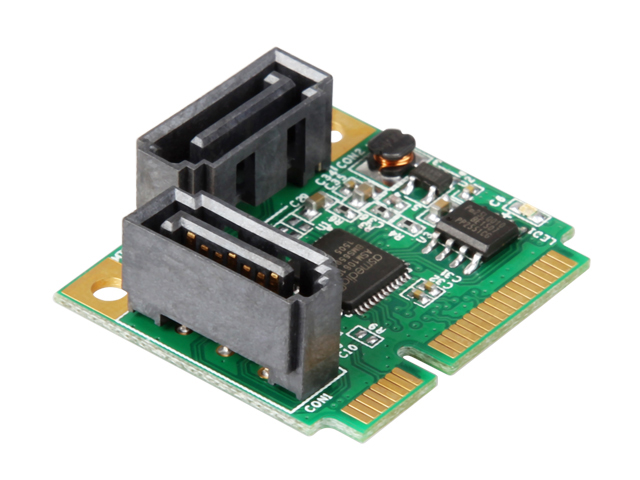

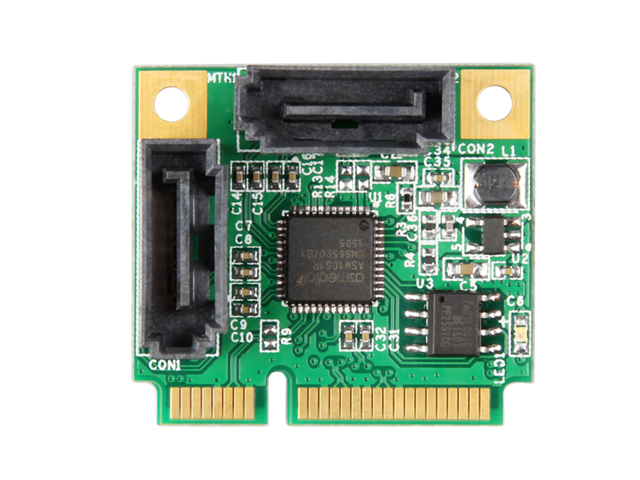

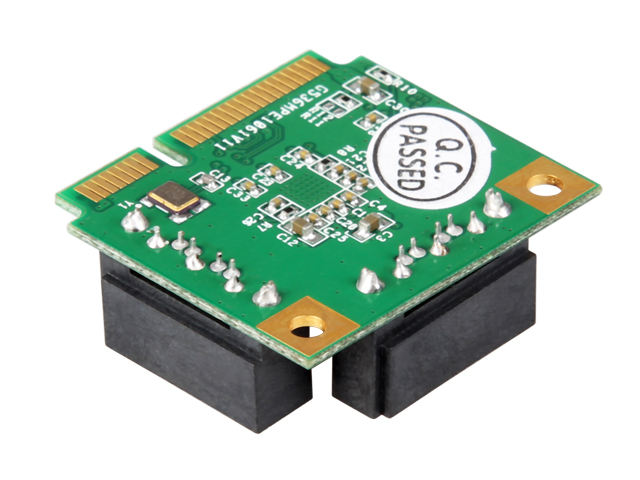

乐扩Mini PCIe转2口SATA3/6G阵列卡，IO-MPCE1061R-2IR

品牌

乐扩

品名

Mini PCIe转2口SATA3/6G阵列卡

产品型号

IO-MPCE1061R-2IR

主机接口

Mini PCIe (兼容Mini PCI-E 1.2规范)

输出接口

2 x SATA

传输速率

6Gbps (SATA 3.0)

RAID支持

RAID 0, RAID 1, SPAN (硬件RAID)

板型尺寸

22x30mm

支持功能

NCQ, 端口倍增, S.M.A.R.T, 自动重建

支持系统

Windows 10/8.1/7/Vista/Server 2012/2008; Linux

包装清单

1 x Mini PCI-Express RAID卡, 1 x SATA数据线, 1 x 半高转全高支架, 1 x 用户手册

特点

• 兼容MINI PCI-E 1.2规范

• 符合SATA AHCI规格Rev.1.3

• 支持SATA3.2版本

• 提供Serial ATA功能

• 支持2端口SATA PHY

• 支持通讯速率6.0Gbps、3.0Gbps、1.5Gbps

• 支持本机命令队列（NCQ）

• 支持端口倍增

• 内置硬RAID引擎

• 支持RAID0，RAID1，SPAN配置

• RAID模式可变，可通过图形用户界面（GUI）工具控制

• 支持S.M.A.R.T功能

• 支持自动重建

• 支持高性能离线重建

• 支持后台重建

包装内容

• 1 x SATA III（6Gbps）2端口Mini PCI-Express RAID卡

• 1 x SATA数据线

• 1 x 半高转全高支架

• 1 x 用户手册

系统需求

• Windows 10, 8.1, 7 (32位和64位) / Vista / Server 2012 / 2008。

• 支持基于Linux的操作系统。

相关下载

驱动下载

1. IO-MPCE1061R-2IR pdf

Download

❓这款阵列卡是否支持UEFI模式

✅ 支持UEFI和legay两种模式

❓1061R做raid的前提条件

✅硬盘需要支持SATA接口,至少两块硬盘来创建RAID，不同RAID级别对硬盘数量有不同要求。例如，RAID 1至少需要两块硬盘

❓做RAID1的教程

✅ Raid1的创建和系统的安装，打开如下链接:http://www.mmui.com.cn/index.php?id=1119,需要主板BIOS打开CSM，下面选项全部选择legay.保存重启，开机出现卡的自检画面后按ctrl+R.

❓做RAID1之前是否需要格式化硬盘

✅不需要，组建阵列时会自动将硬盘初始化。

❓能否硬盘有数据直接RAID1

✅可以，硬盘有数据需要先提前备份好。

❓如果其中一个盘坏了，如何恢复数据

✅对应脱机位置换上和原硬盘容量一致或更大的没有数据的正常硬盘，替换的硬盘如果是使用过的，需要先经行删除分区，初始化下硬盘。

❓如果卡坏了，如何恢复数据

✅更换阵列卡前建议先备份数据。选择与原先相同型号和品牌的阵列卡，以确保RAID配置数据能够被正确识别和读取。在安装新阵列卡后，阵列卡会自动检测并读取已有的RAID配置数据。

❓如果其中一个盘和卡同时坏掉，如何恢复数据？

✅在更换卡和硬盘前，先将好的那个硬盘数据备份。然后，需要更换损坏的阵列卡和硬盘。更换时，应选择与原先相同型号和品牌的阵列卡，以确保RAID配置数据能够被正确识别和读取。对于硬盘，更换的新硬盘必须是完好的。
