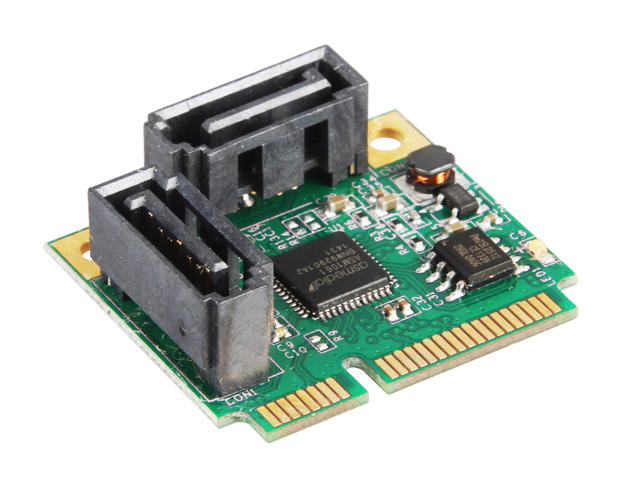

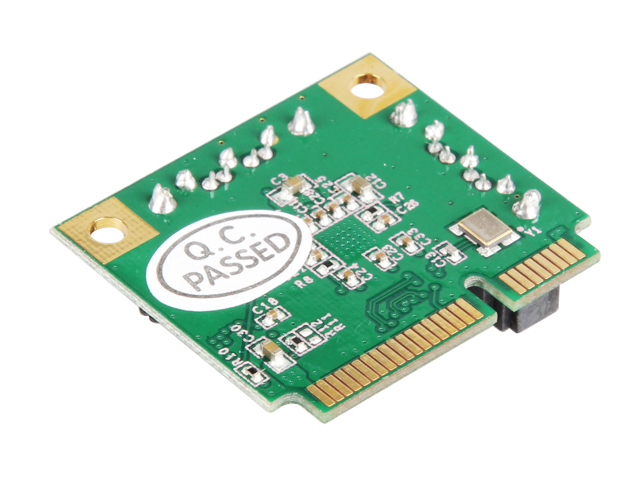

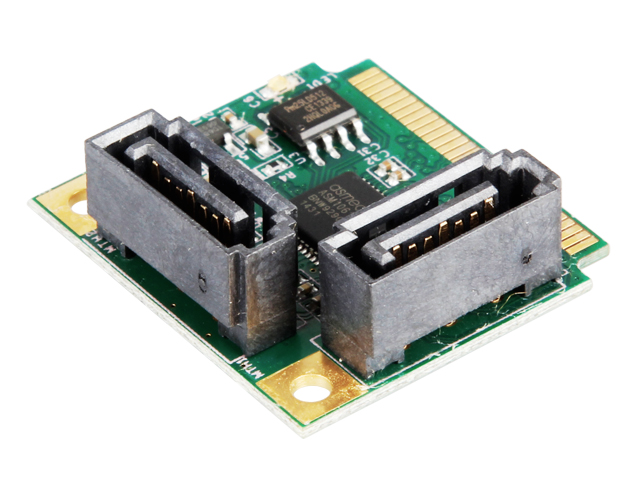

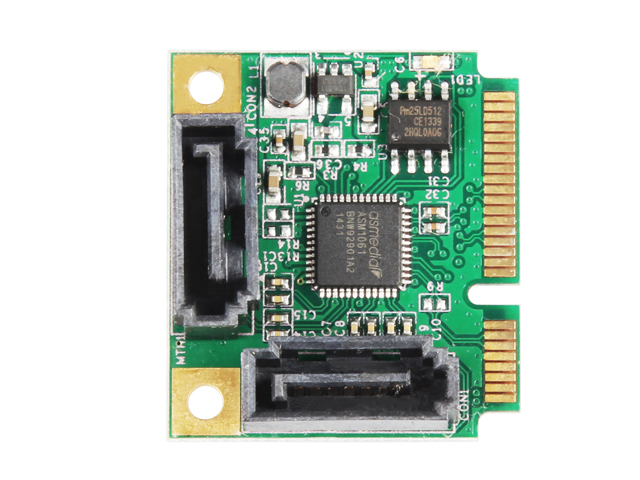

Mini PCIe转2口SATA6G扩展卡，IO-MPCE1061-2I

特征

• 单芯片设计: 采用PCIe单芯片设计，优化了空间占用和性能。

• SATA端口: 支持两个SATA 6Gbps端口，提供高速数据传输，向下兼容旧版SATA标准。

规格

• PCI Express兼容性: 符合PCI Express基本规范修订版2.0，向下兼容修订版1.0。

• PCIe吞吐量:单线(x1)PCI-E吞吐量高达5.0/2.5 gbps。

• Mini Card电气规范: 符合PCI Express Mini Card电气规范修订版1.2。

• SATA接口: 提供串行ATA (SATA) 接口。

• AHCI兼容: 兼容串行ATA AHCI（高级主机控制器接口）规格修订版1.2。

• 编程接口: 兼容总线主控IDE ATA控制器的编程接口修订版1.0。

• SATA传输速率: 支持SATA 3.0传输速率高达6Gbps。

• 向下兼容性: 向下兼容SATA-II(3 gbps)和SATA-I(1.5 gbps)规范。

• PHY支持: 支持SATA PHY Gen1和Gen2标准。

• 高级SATA功能: 支持本机命令队列（NCQ）和端口倍增技术。

• 热插拔支持: 支持SATA端口上的热插拔功能。

系统要求

• 操作系统: 支持Windows 10/8/7 (32位和64位) / Vista / Server 2003 / XP / 2000

• 基于Linux的操作系统。

• UEFI支持: 兼容UEFI操作系统。

包装清单

• 1 x Mini PCI-E SATA控制器卡。

• 1 x 用户手册。

• 1 x SATA数据线。

• 1 x 驱动光盘

• 1 x 半高转全高支架

❓这款阵列卡是否支持UEFI模式

✅ 支持UEFI和legay两种模式

❓1061R做raid的前提条件

✅硬盘需要支持SATA接口,至少两块硬盘来创建RAID，不同RAID级别对硬盘数量有不同要求。例如，RAID 1至少需要两块硬盘

❓做RAID1的教程

✅ Raid1的创建和系统的安装，打开如下链接:http://www.mmui.com.cn/index.php?id=1119,需要主板BIOS打开CSM，下面选项全部选择legay.保存重启，开机出现卡的自检画面后按ctrl+R.

❓做RAID1之前是否需要格式化硬盘

✅不需要，组建阵列时会自动将硬盘初始化。

❓能否硬盘有数据直接RAID1

✅可以，硬盘有数据需要先提前备份好。

❓如果其中一个盘坏了，如何恢复数据

✅对应脱机位置换上和原硬盘容量一致或更大的没有数据的正常硬盘，替换的硬盘如果是使用过的，需要先经行删除分区，初始化下硬盘。

❓如果卡坏了，如何恢复数据

✅更换阵列卡前建议先备份数据。选择与原先相同型号和品牌的阵列卡，以确保RAID配置数据能够被正确识别和读取。在安装新阵列卡后，阵列卡会自动检测并读取已有的RAID配置数据。

❓如果其中一个盘和卡同时坏掉，如何恢复数据？

✅在更换卡和硬盘前，先将好的那个硬盘数据备份。然后，需要更换损坏的阵列卡和硬盘。更换时，应选择与原先相同型号和品牌的阵列卡，以确保RAID配置数据能够被正确识别和读取。对于硬盘，更换的新硬盘必须是完好的。
