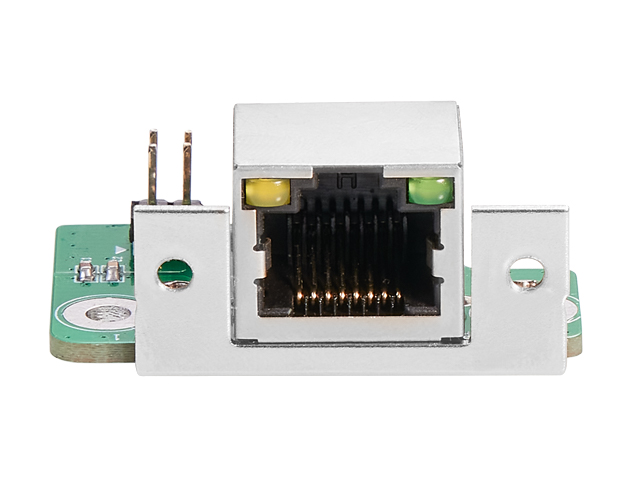

乐扩M.2(A+E Key)转千兆以太网网卡,RTL8111H芯片

产品简介

•该款M.2千兆以太网适配器可以通过PC主机的M.2(A+E Key)插槽转接出1个千兆网口，它是一种高性能的10/100/1000 BASE-T以太网LAN控制器。符合IEEE 802.3u规范的10/100Mbps以太网和IEEE802.3AB规范为1000 MbPS以太网。让用户轻松实现千兆网络到桌面，是提升网络性能的不错选择。

特征

•集成的10/100 / 1000M收发器

•支持NGFF（M.2）2230 key A/E

•M.2 A+E Key

•支持PCI Express 1.1

•支持线对交换/极性/偏斜校正

•交叉检测和自动校正

•支持1-Lane 2.5Gbps PCI Express总线

•支持硬件ECC（纠错码）功能

•支持硬件CRC（循环冗余校验）功能

•发送/接收片上缓冲器支持

•支持PCI MSI（消息信号中断）和MSI-X

•完全符合IEEE802.3、802.3u和802.3ab

•支持IEEE 802.1P第2层优先级编码

•支持802.1Q VLAN标记

•支持IEEE 802.3az-2010（EEE）

•支持全双工流控制（IEEE.802.3x）

•支持9K字节的巨型帧

•支持四核接收侧缩放（RSS）

•支持协议卸载（ARP＆NS）

•支持用于睡眠主机的ECMA-393 Proxzzy标准

系统要求

•Windows OS 32/ 64位

•Linux，MAC OS和DOS

包装内容

•1 x M.2（A + E Key）转10/100 / 1000M以太网卡

•1 x 用户手册

Related Downloads

Driver Download

❓这个网卡支持什么系统，win10需要安装驱动吗？

✅win10系统一般免驱，但是推荐安装驱动

8111H芯片驱动下载网址：http://www.mmui.com.cn/data/upload/image/RTL8111.zip

8125B芯片驱动下载网址：http://www.mmui.com.cn/data/upload/image/RTL8125.zip

❓卡可以在linux系统上可以使用吗

✅支持linux系统，可以免驱使用

❓这卡要怎么接线，为什么接上线后连不上网络?

✅连不上网络，安装下图检查一下接线方式是否正确，用线上的箭头对卡上座子的箭头一一对应即可，接线方式视频请看下面链接：

（视频已拍摄完，但文件太大需剪切再放官网）

还有种简单的方法两边板子背面上的方型焊点接的线是同一根线即可，如果不一致请重新接线

❓你好，可以提供一下这个插针的线序或者定义吗？

✅

❓Windows10 64位系统，不装网卡的时候是可以，装了电脑老是重启是什么原因？

✅重新安装驱动，换不同插槽，关闭唤醒功能

❓网卡不识别，在设备管理器上找不到网卡？

✅ 用橡皮擦拭一下金手指位置，换个插槽，接在另一台电脑是试一下看是否能解决

❓是不是主板上有这个接口就可以使用？

✅不是，需要主板上的接口有对应插槽的同时还需满足该插槽能走pcie的信号，同时满足方可使用。如果不清楚插槽是否能走pcie信号，需要跟主板厂家确定技术参数或者直接测试也可。
